產品型號：LD-JF20
更新時間：2025-04-15
產品價格：16000
訪 問 量 ：55
19353569273
相關文章
一、產品簡介：

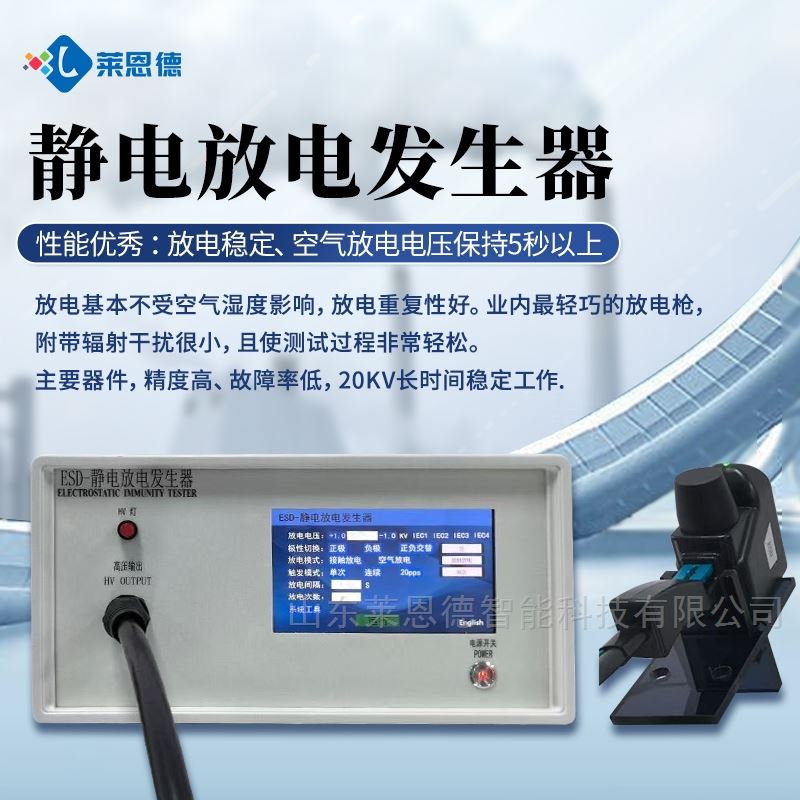

LD-JF20靜電放電發生器是一種在性能上滿足IEC61000-4-2和GB/T17626.2標準要求的測試儀。其靜電放電電壓可以達到20kV，足以覆蓋標準中嚴酷等級的靜電電壓要求(第4級氣隙放電的靜電電壓要求為15kV)，同時適用于更多的應用領域以及未來新標準的要求。所以ESD-0230C可用于絕大多數電氣與電子設備的靜電放電試驗，而且可以保證試驗的可比性和再現性。
二、儀器配置方案：
1、靜電放電抗擾度試驗
試驗標準：IEC61000-4-2；GB/T17626.2；GJB128A；GJB1649；GJB548A；GB/T19951；IEC 61000-6-1；IEC 61000-6-2；IEC 61326；IEC 61340-3-1；EN 61000-6-1；EN 61000-6-2；EN 61326；ITU-T K.20；ISO 14304；Bellcore GR-1089-CoreANSI/ESD STM5.1；ANSI/ESDSTM5.2；IBC747-1；JEDEC EIA/JESD22；MIL-STD-750；MIL-STD-883E/F；ISO10605；ISO14304；GR 1089
試驗目的：主要模擬帶電的人體或器物對設備干擾及破壞情況，用于評點電子設備抗靜電破壞的能力。
LD-JF20特點：
LD-JF20靜電放電發生器是滿足IEC61000-4-2標準要求的測試儀。其大靜電放電電壓
可以達到20kV，可用于絕大多數電氣與電子設備的靜電放電試驗;而且可以保證試驗的可比性和再
現性。易于更換的阻容套件，可方便的進行IEC模式、HBM模式及MM模式等三種模式試驗，適
用于各類半導體器件、電子線路和設備的靜電放電試驗。該儀器具有性能穩定、使用方便等優點；
并滿足IEC、EN、GB等相關標準要求。
性能好：放電穩定、空氣放電電壓保持5秒以上，符合標準。
結構緊湊:整機輕便(約4kg)，結構小巧美觀。
功能齊全:IEC電壓，主機自動觸發模式，電壓漸升掃描、正負循環切換、用戶自編程等智能功能。
放電準:空氣放電模式符合標準要求（電壓保持5秒以上），與歐美產品相同。放電基本不受空氣濕度影響，放電重復性好。業內比較輕巧的放電槍，附帶輻射干擾很小，且使測試過程非常輕松。
高性價比:主要器件全進口，精度高、故障率低，20kV長時間穩定工作.
LD-JF20技術參數：
主要技術參數：
輸出電壓：0.1～20.0Kv±5％
電壓極性：正或負；或正負交替
觸發模式：SINGLE單次；COUNT按設定的放電次數放電；20pps20次／秒；
測試功能：內置IEC等級，
放電模式：接觸或氣隙；放電間隔：0.05～9.99s(當20pps模式下，放電間隔為0.05s)
計數器：1～9999(用于放電次數計數)
放電電流上升時間0.6～1ns
靜電保持時間>5s
IEC模式放電阻容套件：150Pf±10％；放電電阻：330Ω±10％（標配）
HBM人體模式放電阻容套件：100Pf±10％；放電電阻：1500Ω±10％（選配）
MM機器模式放電阻容套件：200Pf±10％；放電電阻：0Ω±10％（選配）
ISO10605汽車電子模式放電阻容套件：330Pf±10％；放電電阻：2000Ω±10％（選配）
放電電極：圓錐形接觸放電電極及球形氣隙放電電極
使用環境：環境溫度：10℃～35℃相對濕度：30％～60％
電源：單相AC85～265V，50／60Hz
重量：約4kg。
